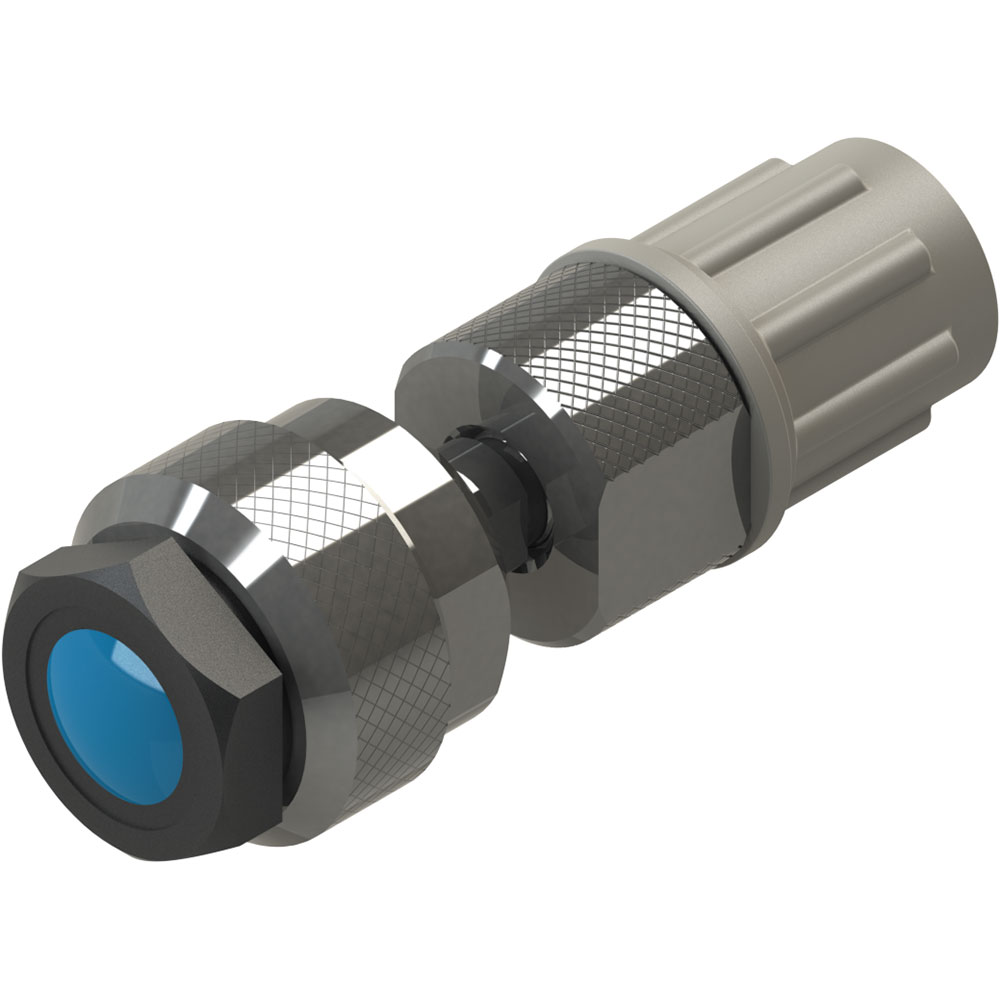

Фильтр БФ-2
Предназначен для очистки рабочей жидкости или газа при поверке или калибровке манометров, датчиков давления или других средств измерений давления.
Фильтр подлежит периодическим испытаниям один раз в 6 месяцев на герметичность методом «спада давления» давлением жидкости Рраб с выдержкой в течение 5 минут.
При использовании фильтра на меньшее давление, периодические испытания допускается выполнять максимальным рабочим давлением. Испытания проводить в бронезащитном устройстве для изделий с энергоёмкостью не менее 20 МПа на литр водой дистиллированной ГОСТ 6709-72. Рабочая среда: масло, вода, воздух.
Основные характеристики
- Температура рабочей среды — от –20 до +60 °C;
- Максимальное рабочее давление Рраб — 100 МПа;
- Пробное (испытательное) давление Рпр — 125 МПа;
- Выходной порт фильтра — резьба М20×1,5-Н;
- Входной порт фильтра — резьба М20×1,5-8g;
- Тонкость фильтрации — 100 мкм;
- Климатическое исполнение в соответствии с ГОСТ Р 52931-2008 — С4 (–20…+60 °C).

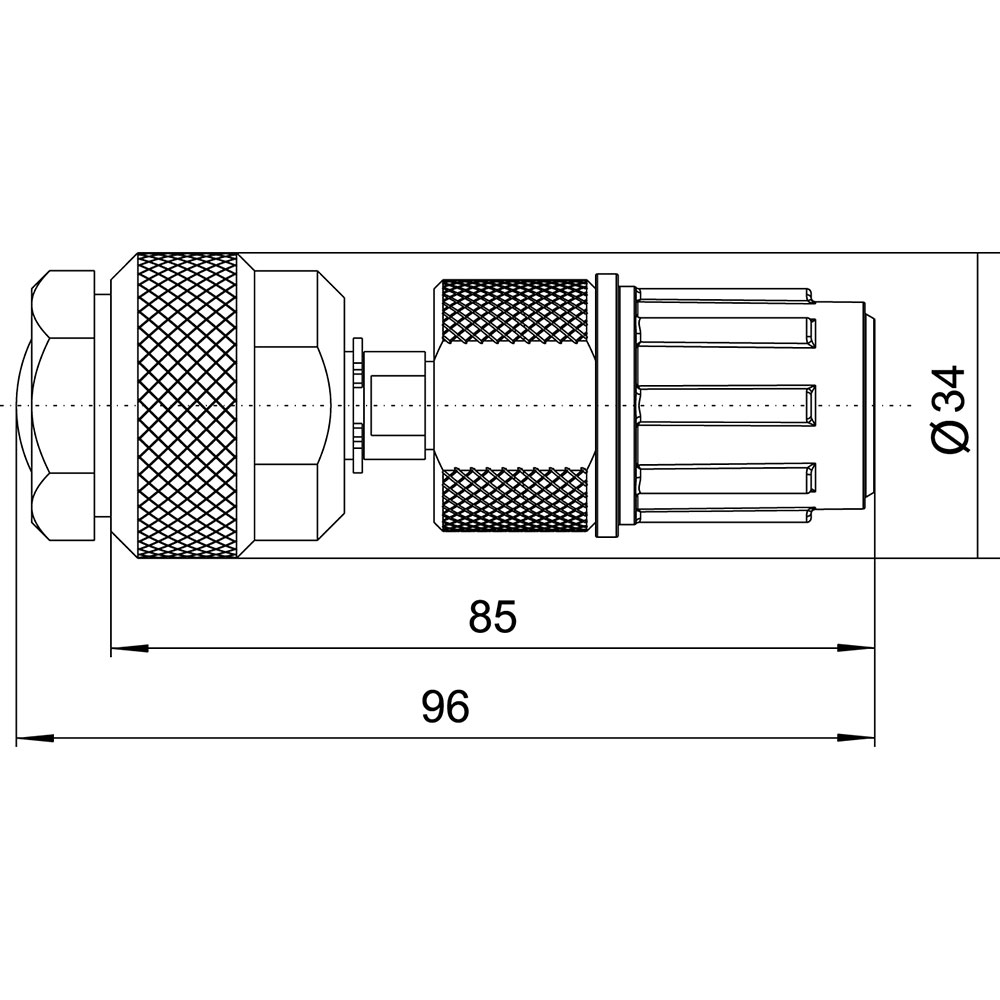

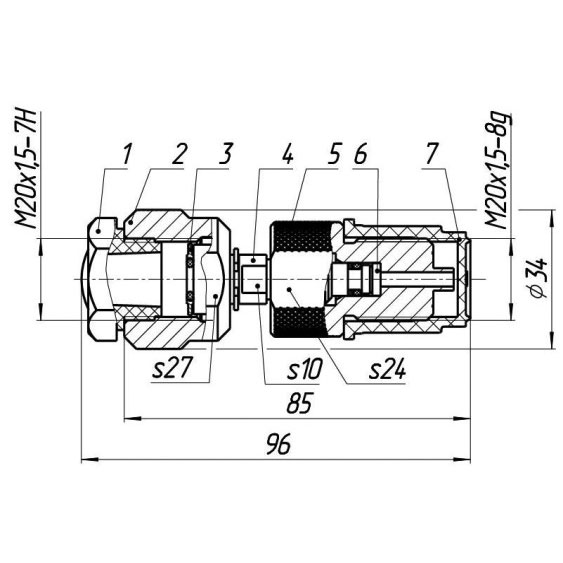

Схема размещения внутренних элементов, габаритные размеры
- Заглушка транспортировочная;
- Гайка с резьбой М20×1,5-7Н;
- Резинометаллическое уплотнение М20×1,5;
- Штуцер;
- Корпус;
- Сменный элемент фильтра ЭФ-БФ-2;
- Защитный колпачок.

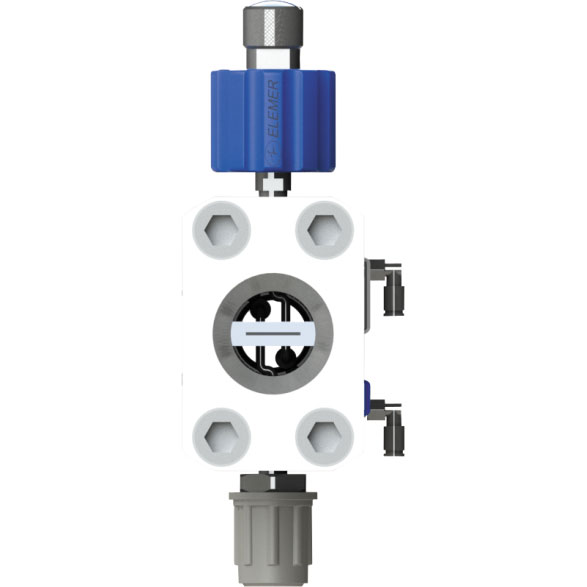

Грязеуловитель-разделитель сред визуальный ЭЛЕМЕР-ГРС-600
Грязеуловитель-разделитель сред визуальный ЭЛЕМЕР-ГРС-600 предназначен для безмембранного разделения жидких и газообразных сред, предотвращения загрязнения высокоточных приборов при проведении поверки, калибровки и ремонта различных средств измерений и регулирования давления в безрасходном режиме работы. Предотвращение загрязнения высокоточных приборов производится путем осаждения нерастворимых загрязнений под действием силы тяжести в рабочей камере разделителя.
Разделитель имеет 2 исполнения: ЭЛЕМЕР-ГРС-600-В и ЭЛЕМЕР-ГРС-600-Н. ЭЛЕМЕР-ГРС-600-В отличается от ЭЛЕМЕР-ГРС-600-Н верхней («В») и нижней («Н») подачей рабочей жидкости в рабочую камеру, соответственно. Разделитель ЭЛЕМЕР-ГРС-600-В предназначен для разделения легкой/тяжелой рабочей жидкости, например масло/вода, газ/масло, газ/вода. Разделитель ЭЛЕМЕР-ГРС-600-Н предназначен для разделения тяжелой/легкой рабочей жидкости, например вода/масло, масло/газ, вода/газ.
Разделитель сред не вносит дополнительной погрешности измерения, так как не имеет упругих элементов, а раздел производится с помощью естественного раздела сред с разной плотностью.
Основные характеристики
- Исполнение: общепромышленное, обезжиренное (ОБ);
- Рабочий диапазон давлений, МПа (кг/см2):
- в пневматическом режиме — от –0,1 (1) до 19 (190) МПа;
- в гидравлическом режиме — от –0,1 (1) до 60 (600) МПа;
- Количество выходов, М20×1,5-7Н — 1;
- Количество входов, М20×1,5-7g — 1;
- Габаритные размеры — не более 212×80×200 мм;
- Масса — не более 7 кг;
- Объем рабочей камеры — не менее 55 см3;
- Разделяемые среды: вода по ГОСТ 6709 / масла вязкостью до 30сСт / воздух / инертные газы (использование других рабочих сред согласовывается с производителем).

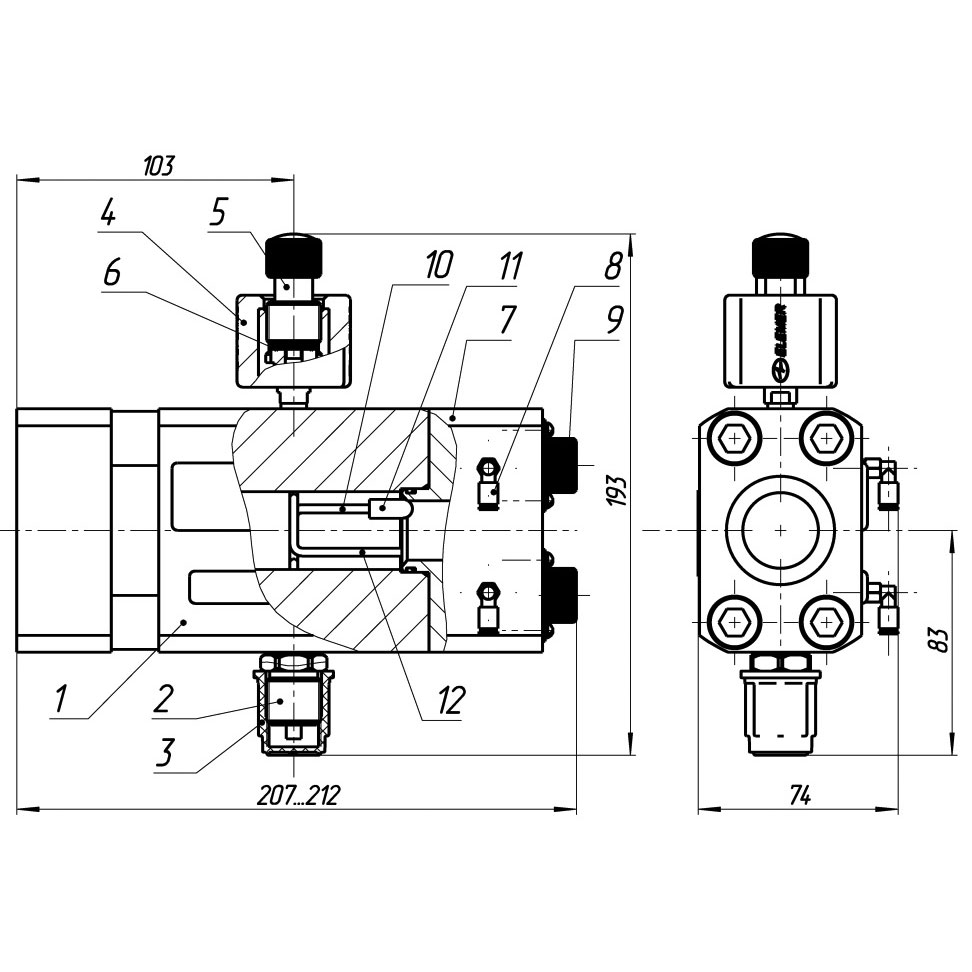

Схема размещения внутренних элементов, габаритные размеры
- Корпус;
- Входной штуцер с резьбой М20×1,5-8g;
- Защитный колпачок;
- Выходной штуцер с резьбой М20×1,5-7Н;
- Заглушка М20×1,5;
- Резинометаллическое уплотнение М20×1,5;
- Съемный корпус для промывки разделителя;
- Фитинги для подсоединения емкости;
- Маховик для выравнивания и слива рабочей жидкости;
- Подводящая трубка № 1;
- Сменный фильтр;
- Подводящая трубка № 2 (для ЭЛЕМЕР-ГРС-600-Н не предусмотрена).

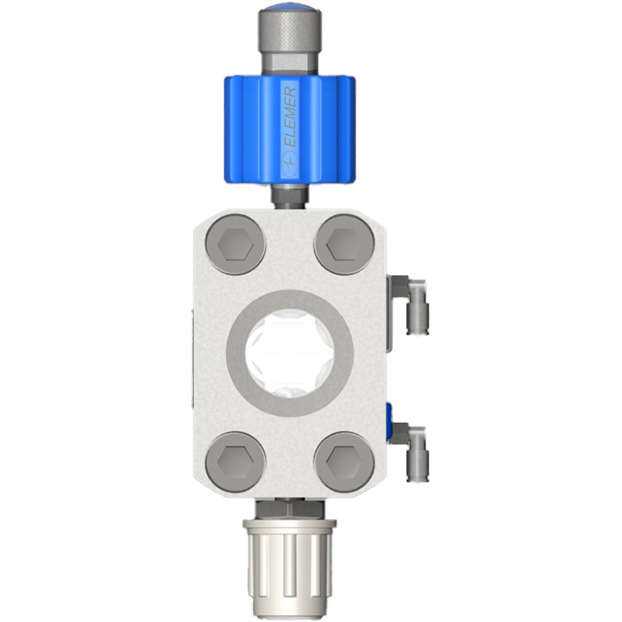

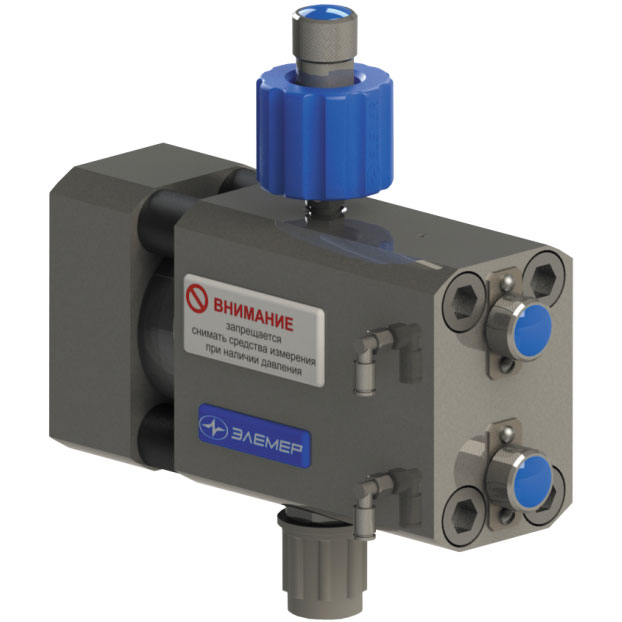

Грязеуловитель-фильтр визуальный ЭЛЕМЕР-ГРФ-600
Грязеуловитель-фильтр визуальный ЭЛЕМЕР-ГРФ-600 (далее — фильтр) предназначен для фильтрации жидких и газообразных сред, предотвращения загрязнения высокоточных приборов при проведении поверки, калибровки и ремонта различных средств измерений, и регулирования давления в безрасходном режиме работы. Предотвращение загрязнения высокоточных приборов производится путем фильтрации рабочей среды через фильтр, а также осаждением твердых частиц под действием силы тяжести в рабочей камере фильтра. Через визуальное окно возможен контроль наличия конденсата.
По желанию Заказчика разделитель может проходить дополнительный процесс ультразвуковой очистки (обезжиривания) и применятся в процессе калибровки или поверки кислородных средств измерений (СИ) давления.
Основные характеристики
- Исполнение: общепромышленное, обезжиренное (ОБ);
- Рабочий диапазон давлений, МПа (кг/см2):
- в пневматическом режиме — от –0,1 (1) до 20 (200) МПа;
- в гидравлическом режиме — от –0,1 (1) до 60 (600) МПа;
- Количество выходов, М20×1,5-7Н — 1;
- Количество входов, М20×1,5-7g — 1;
- Габаритные размеры — не более 212×80×200 мм;
- Масса — не более 7 кг;
- Объем рабочей камеры — не менее 55 см3;
- Тонкость фильтрации — 5 или 25 мкм;
- Фильтруемые среды: вода по ГОСТ 6709 / масла вязкостью до 30сСт / воздух / инертные газы.

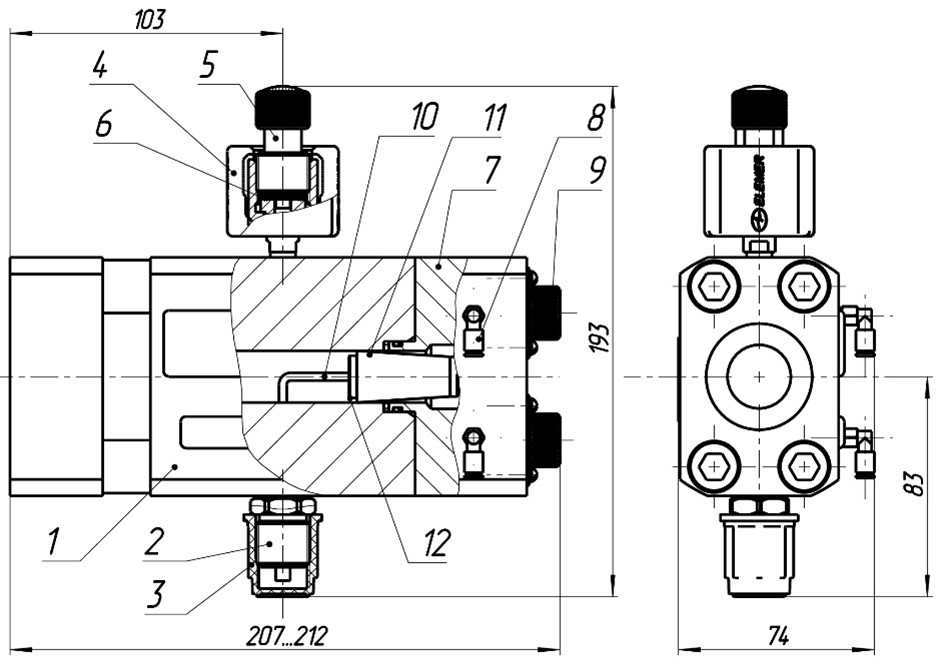

Схема размещения внутренних элементов, габаритные размеры
- Корпус;
- Входной штуцер с резьбой М20×1,5-8g;
- Защитный колпачок;
- Выходной штуцер с резьбой М20×1,5-7Н;
- Заглушка М20×1,5;
- Резинометаллическое уплотнение М20×1,5;
- Съемный корпус для промывки фильтра;
- Фитинги для подсоединения емкости;
- Маховик для слива рабочей жидкости и конденсата;
- Подводящая трубка;
- Сменный фильтр.

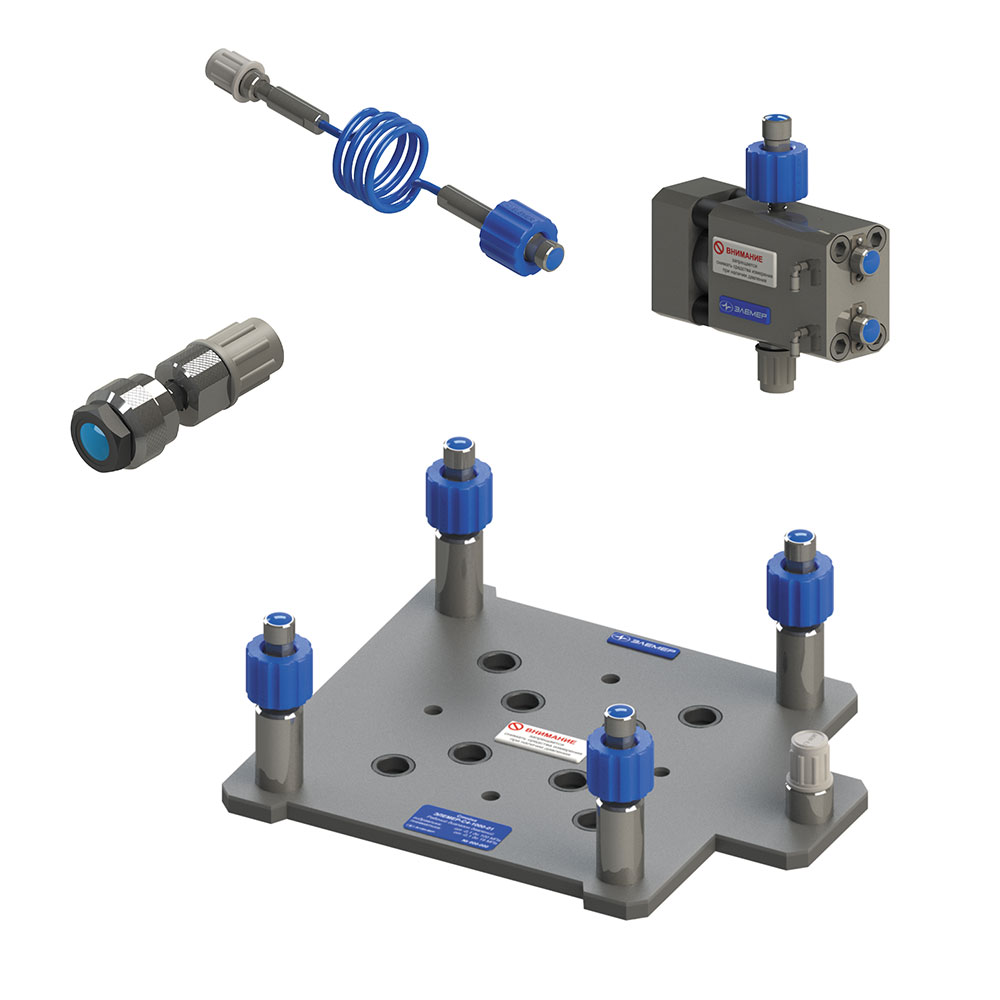

Гребёнки, коллекторы, блоки

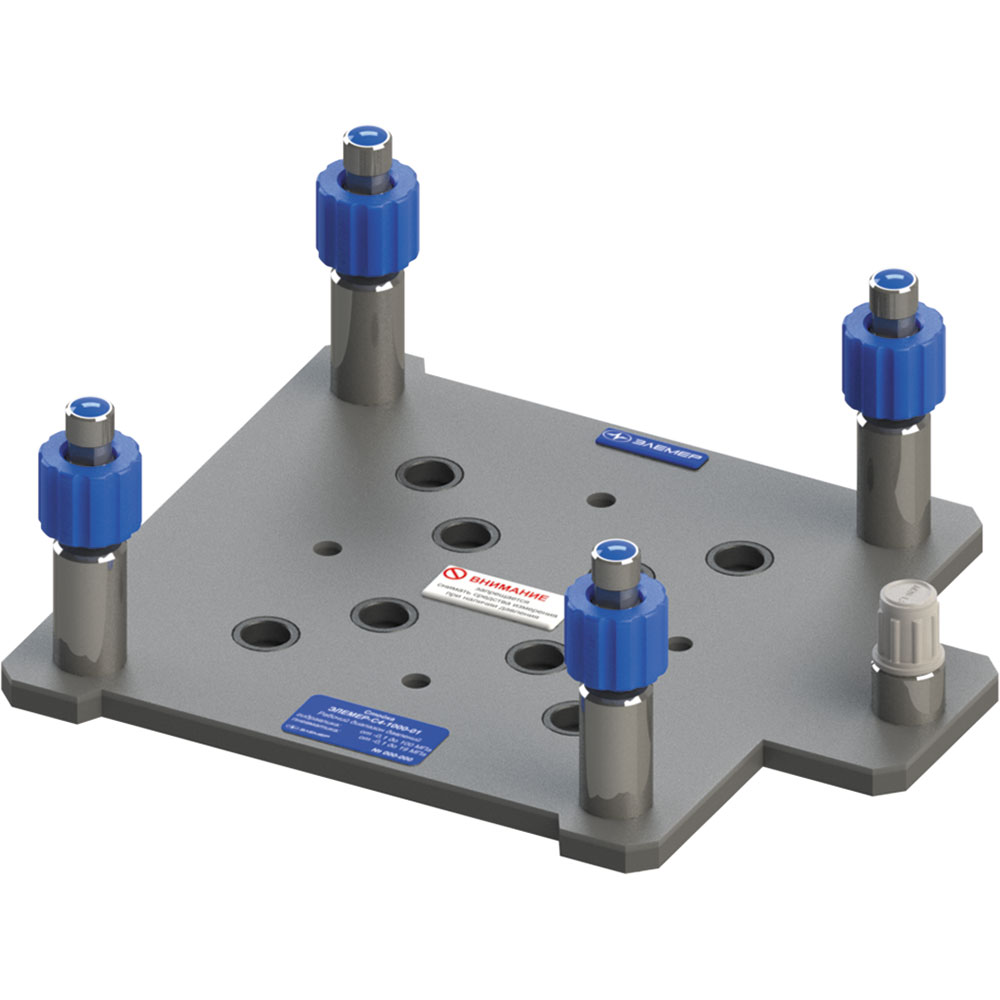

Гребёнки, коллекторы и блоки предназначены для подсоединения одного или несколько приборов, штуцерного или фланцевого присоединения в одну систему и снабжены самоуплотняющимися соединениями.
Описание | Код при заказе | Внешний вид |

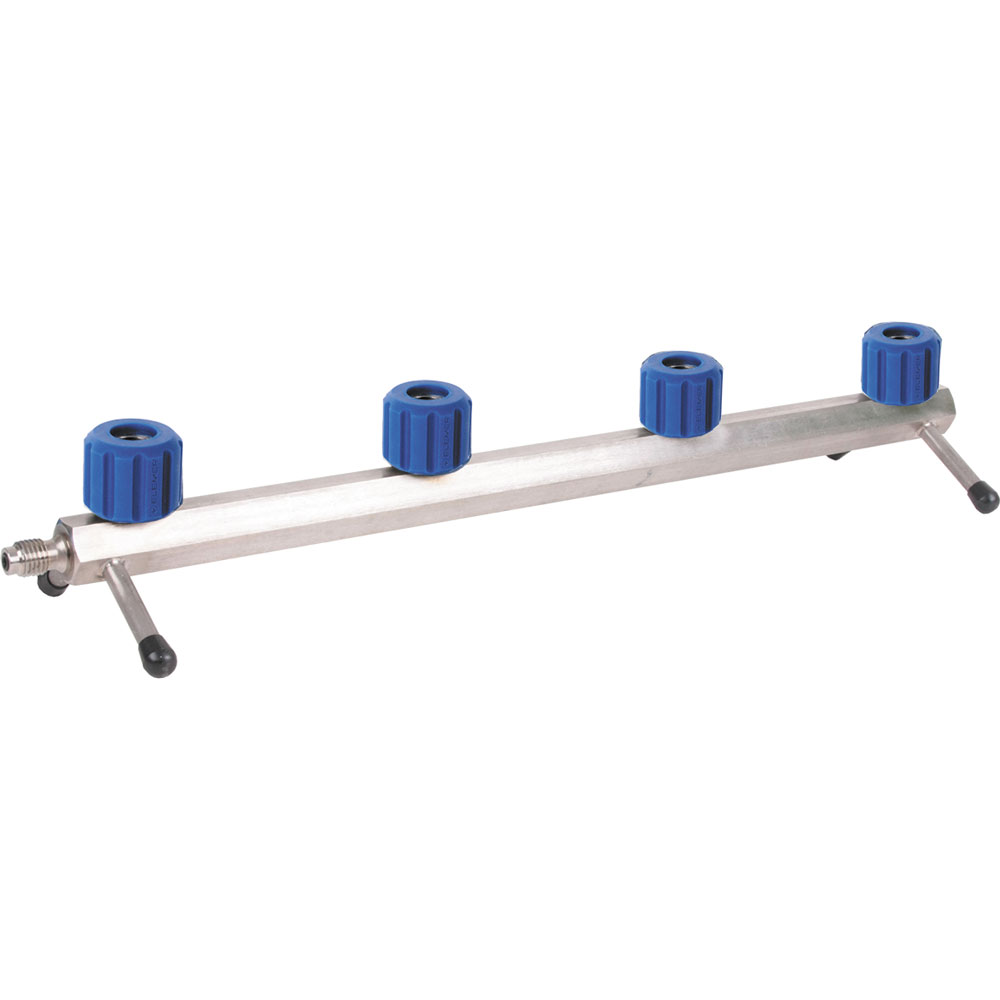

Коллектор для штуцерного подключения 4 датчиков с наружной резьбой М20×1,5 | КШП-4-М20×1,5 | |
Коллектор для штуцерного подключения 4 датчиков с наружной резьбой М20×1,5 | КШ-4-М20×1,5 | |

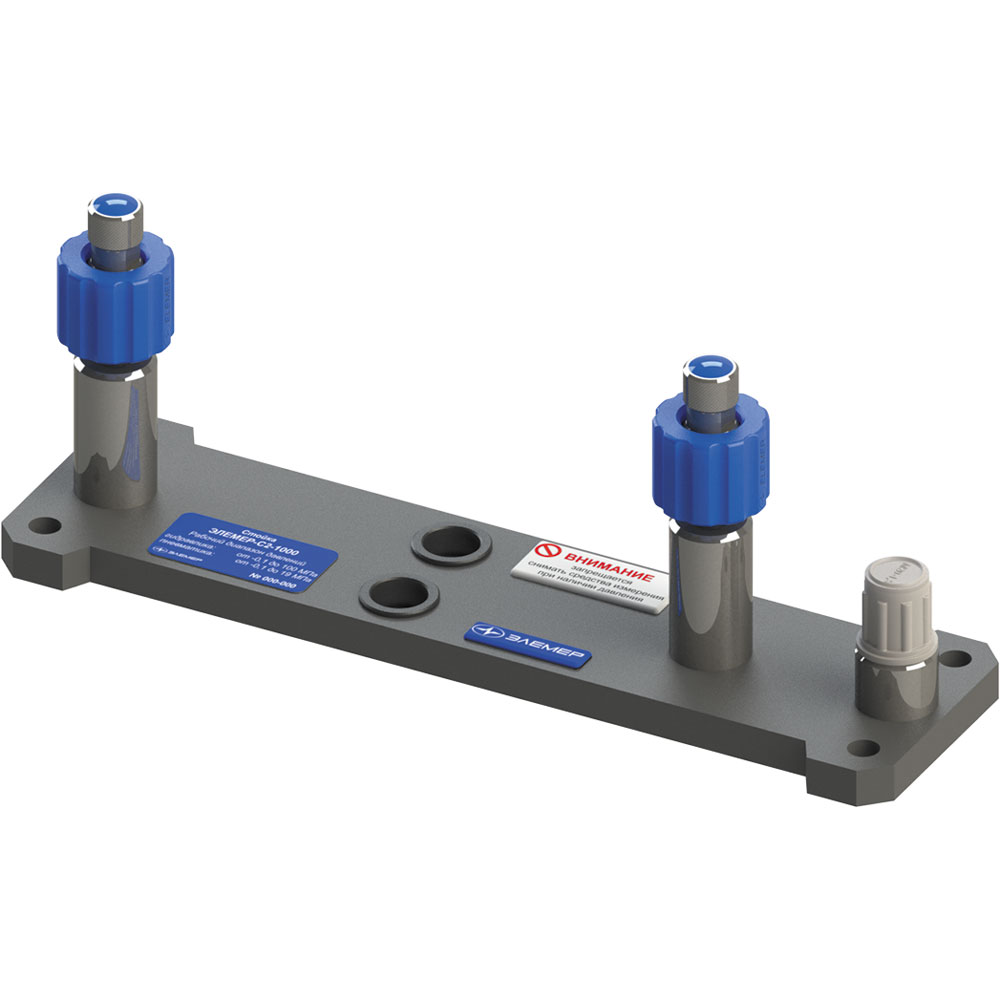

Коллектор для штуцерного подключения 2 датчиков с наружной резьбой М20×1,5 | КШ-2-М20×1,5 | |
Коллектор для штуцерного подключения 1 датчика с наружной резьбой М20×1,5 | КШ-1-М20×1,5 | |

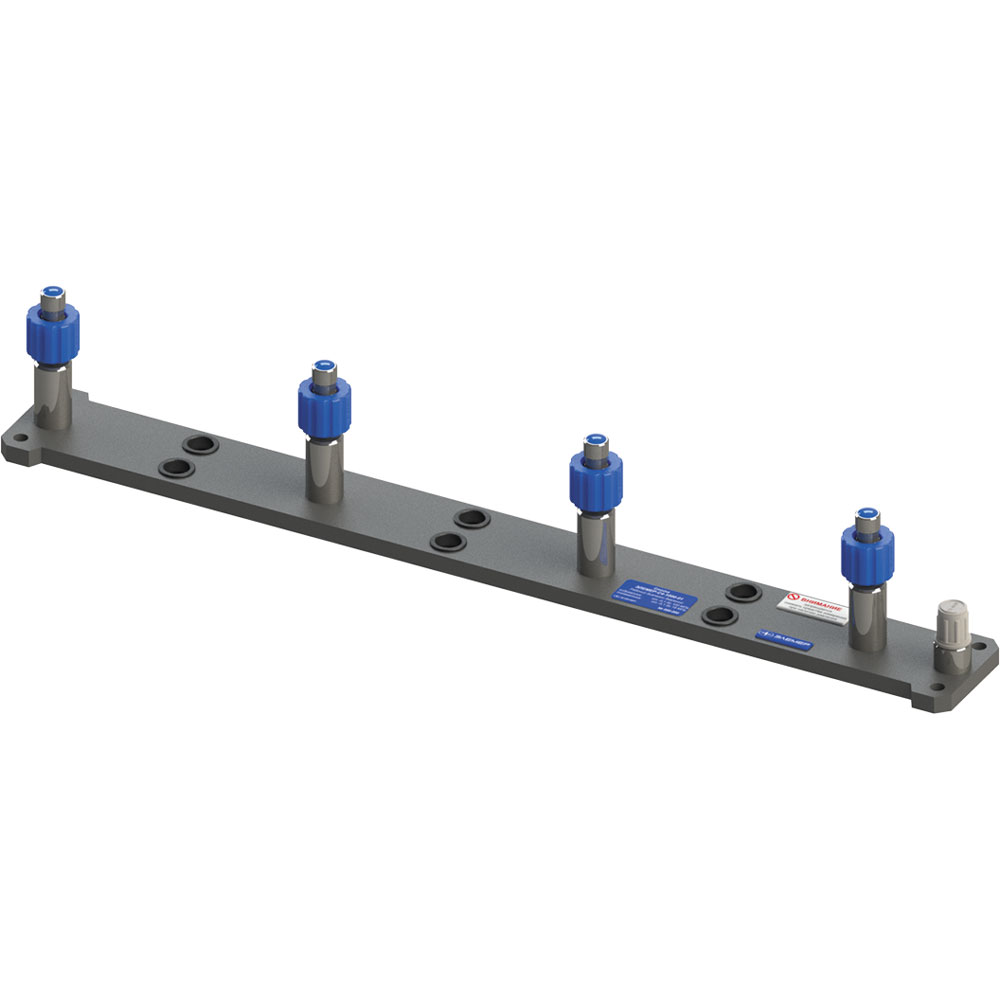

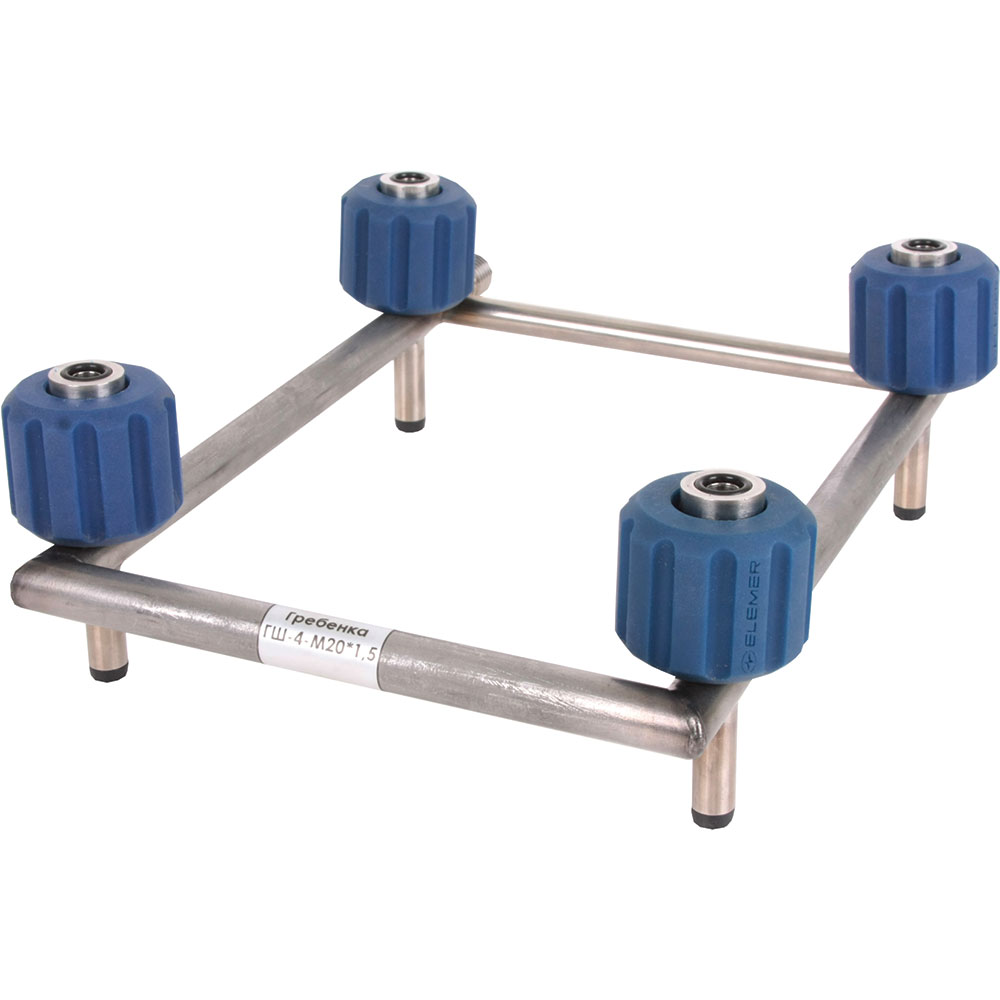

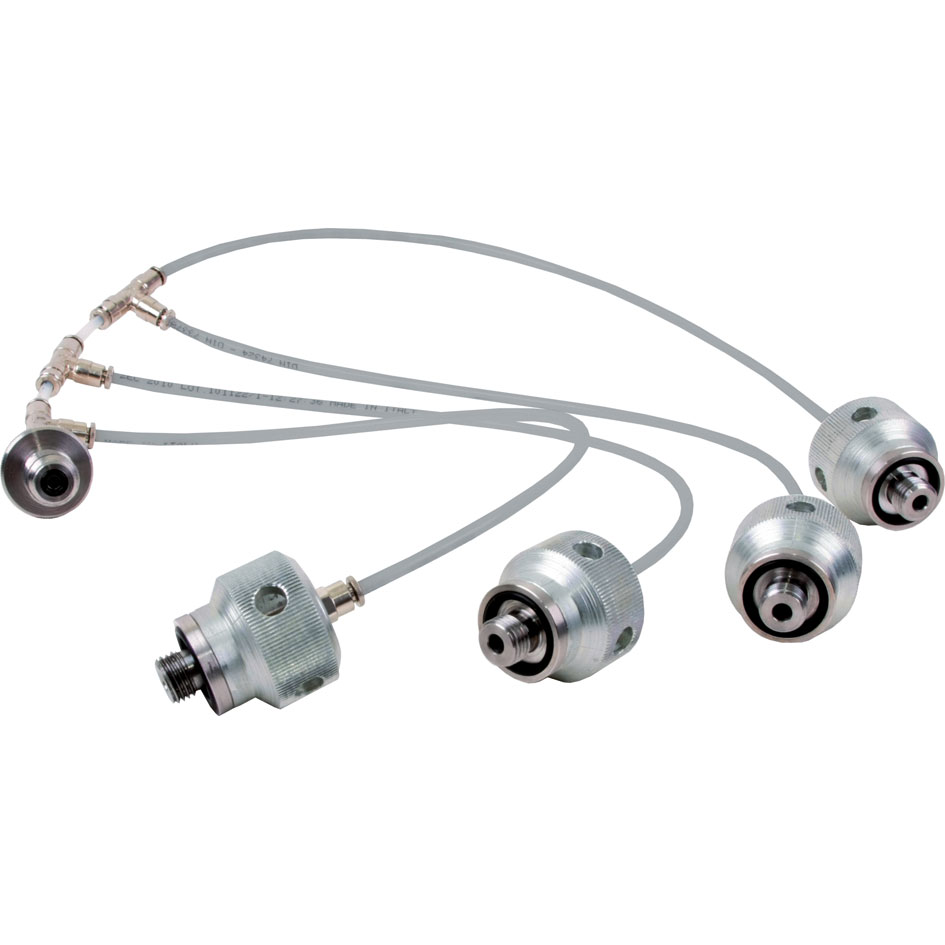

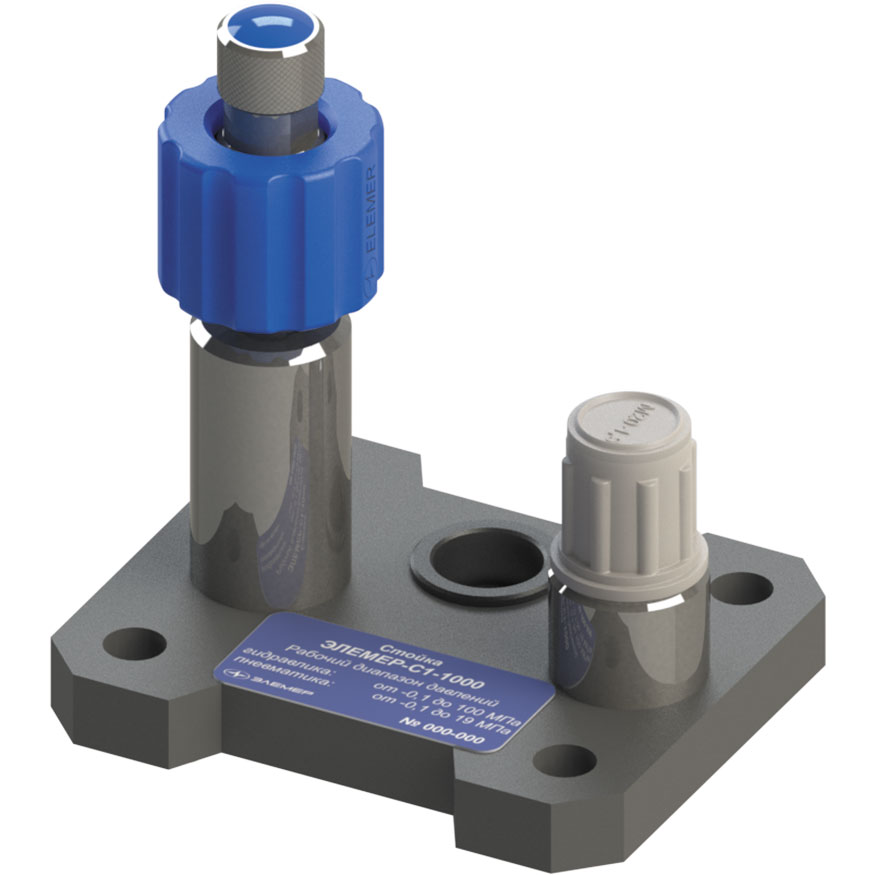

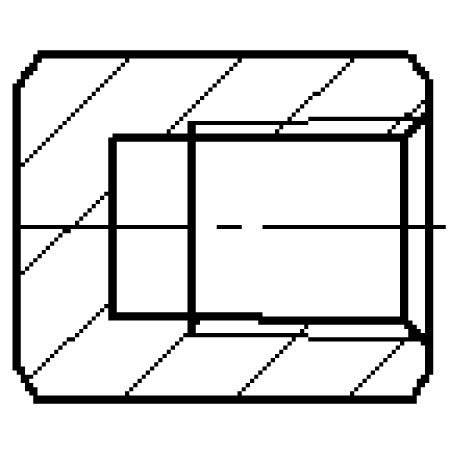

Гребенка для штуцерного подключения 4 датчиков с наружной резьбой М20×1,5 | ГШ-4-М20×1,5 | |
Гребенка для штуцерного подключения 4 датчиков давления с наружной резьбой М20×1,5 | ЛШ-4-М20×1,5 | |
Гребенка для фланцевого подключения 4 датчиков с внутренней резьбой К¼'' | ГФ-4-К1/4 | |
Блок для штуцерного подключения 1 датчика с наружной резьбой М20×1,5 | Б-1-М20×1,5 | |
Заглушки для гребенки ГШ | З-Н-М20×1,5 З-Н-G½'' | |
Заглушки для гребенки ГФ | З-В-К¼'' | |
Самоуплотняющиеся быстрогайки
Описание | Код при заказе | Внешний вид |

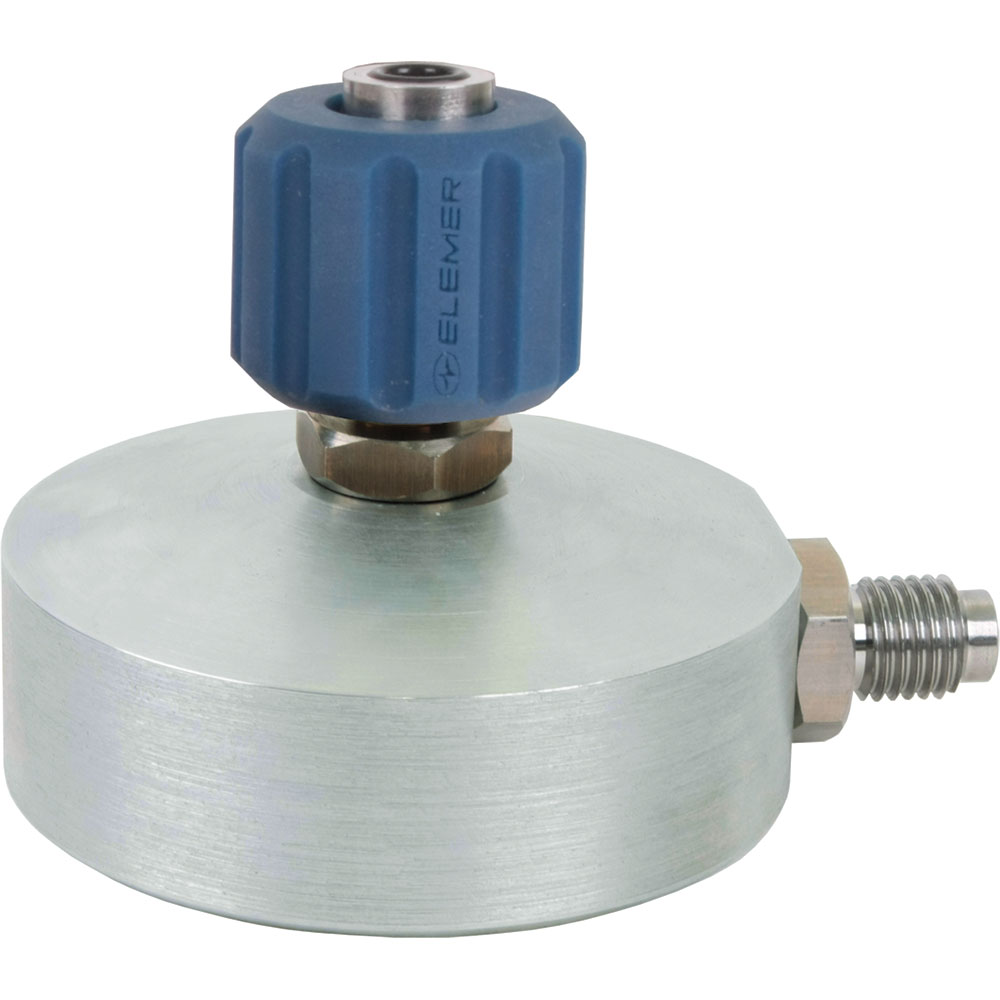

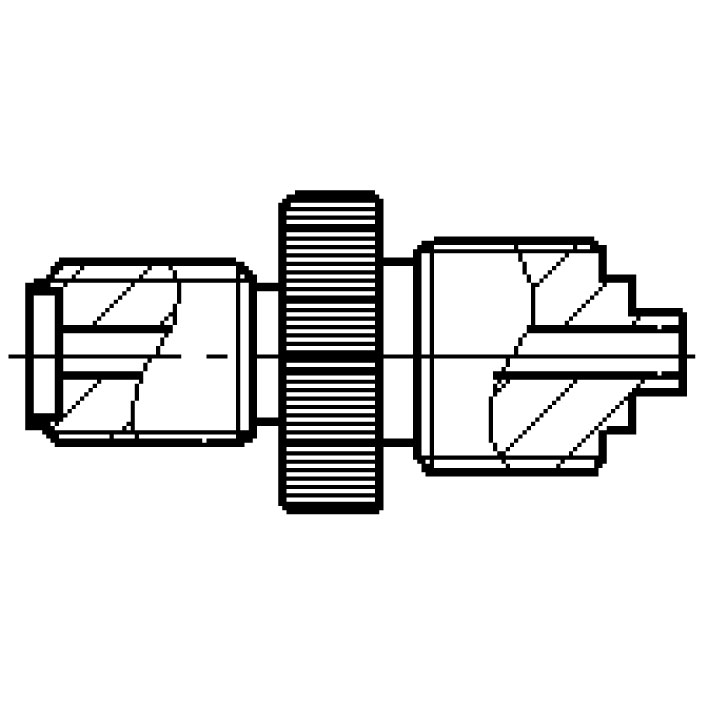

Быстрогайка для штуцерного подключения датчика с наружной резьбой М20×1,5 к магистрали с внутренней резьбой G⅛'' | БГ-В-М20×1,5-Н-G1/8 | |
Быстрогайка для штуцерного подключения датчика с наружной резьбой М20×1,5 к магистрали с внутренней резьбой G¼'' | БГ-В-М20×1,5-Н-G1/4 |
Быстрогайка для штуцерного подключения датчика с наружной резьбой М20×1,5 к магистрали с внутренней резьбой G⅜'' | БГ-В-М20×1,5-Н-G3/8 |
Быстрогайка для штуцерного подключения датчика с наружной резьбой М20×1,5 к магистрали с внутренней резьбой G½'' | БГ-В-М20×1,5-Н-G1/2 |
Соединительные шланги и рукава

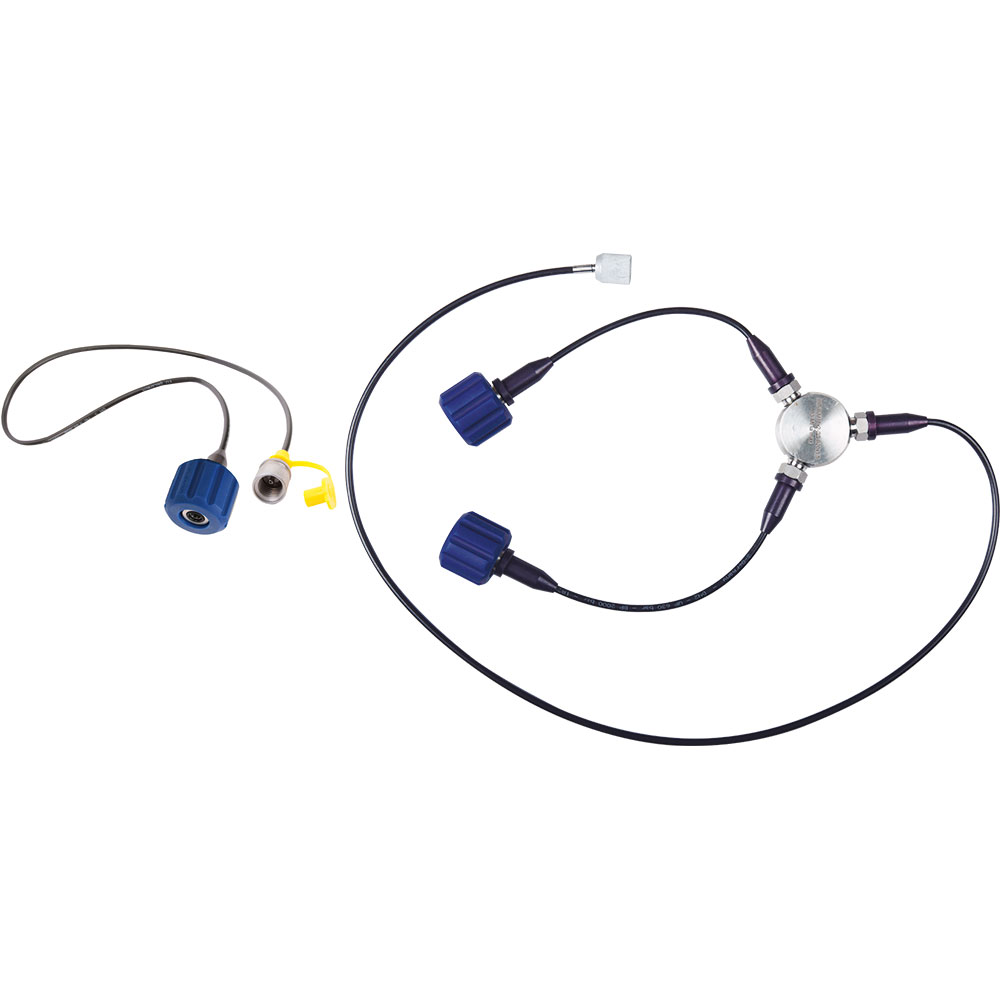

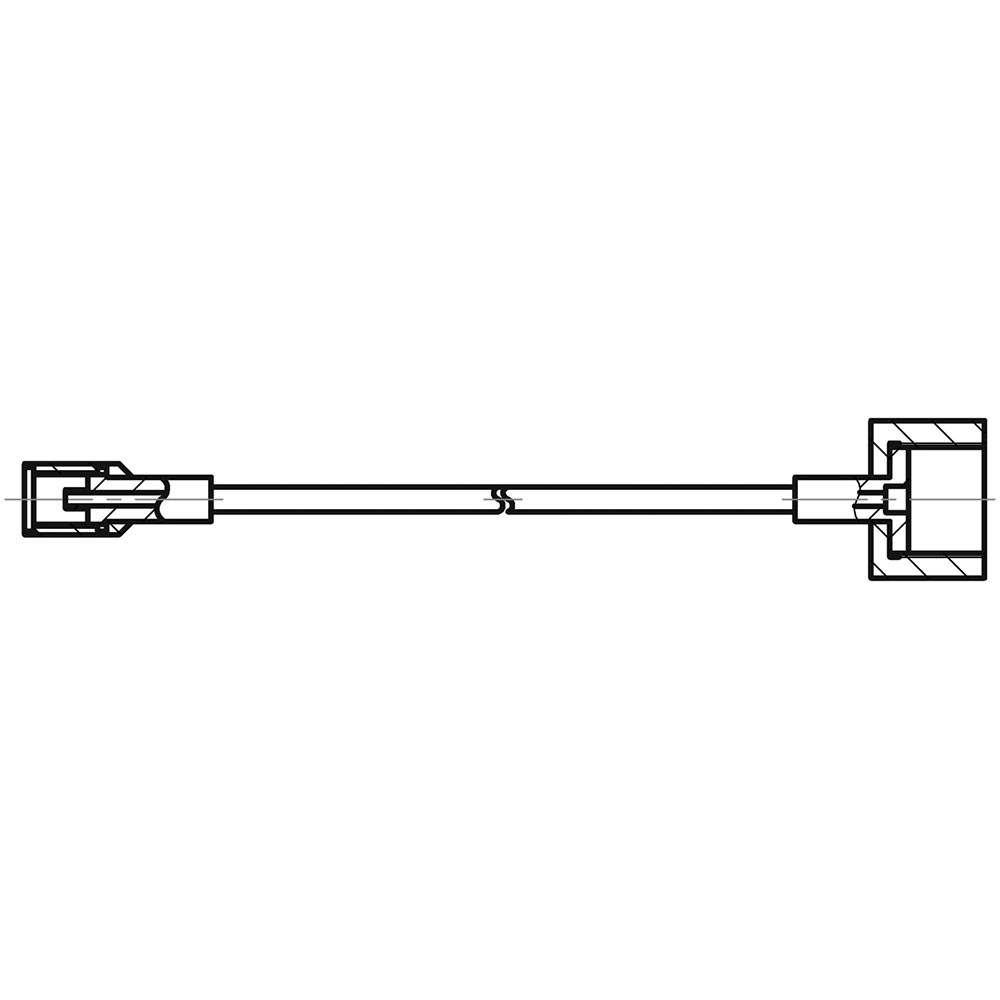

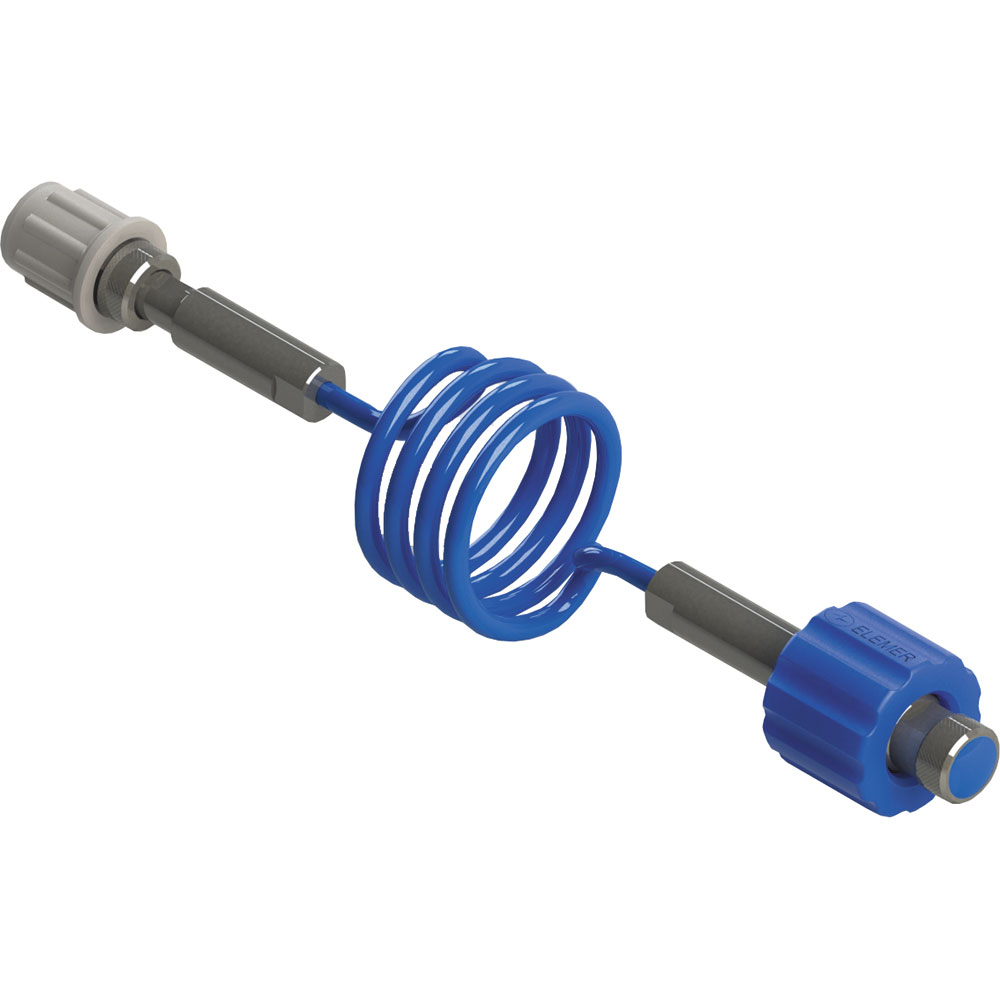

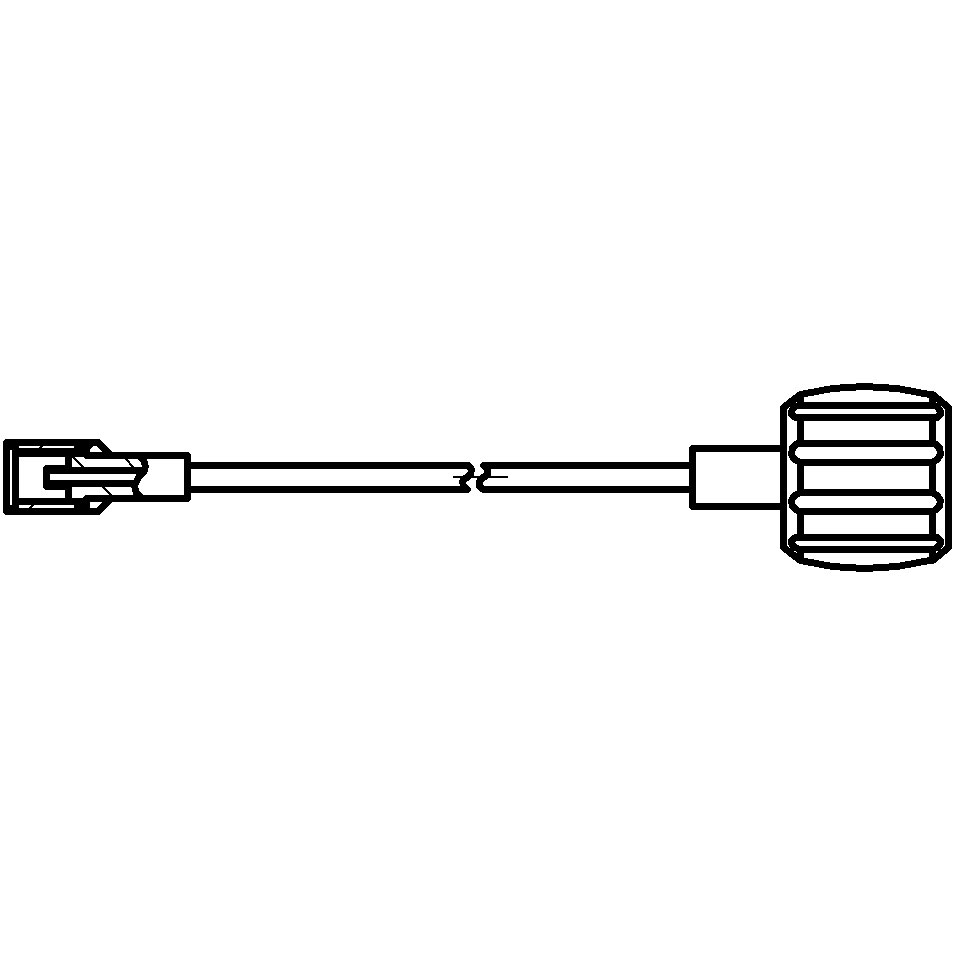

Шланги ШЛ | Рукав РВ |
| |
Резьбовое соединение | Длина, м | Код при заказе |
накидная гайка М16×2 | накидная гайка G1/4" | 1 | ШЛ-В-М16×2-В-G1/4-1М |
накидная гайка М16×2 | накидная гайка М16×2 | 1 | ШЛ-В-М16×2-В-М16×2-1М |
накидная гайка М16×2 | накидная гайка М16×2 | 2 | ШЛ-В-М16×2-В-М16×2-2М |
накидная гайка М16×2 | накидная гайка М20×1,5 | 1 | ШЛ-В-М16×2-В-М20×1,5-1М |
накидная гайка М16×2 | накидная гайка М20×1,5 | 2 | ШЛ-В-М16×2-В-М20×1,5-2М |
накидная гайка М20×1,5 | накидная гайка М20×1,5 | 1 | ШЛ-В-М20×1,5-В-М20×1,5-1М |
накидная гайка М20×1,5 | накидная гайка М20×1,5 | 2 | ШЛ-В-М20×1,5-В-М20×1,5-2М |
наружная М20×1,5 | накидная гайка М20×1,5 | РВ-Н-М20×1,5-В-М20×1,5-1М |
накидная гайка М16×2 | 2 накидных гайки М20×1,5 | 1 | ШЛ-В-М16×2-ДД-В-М20×1,5 |

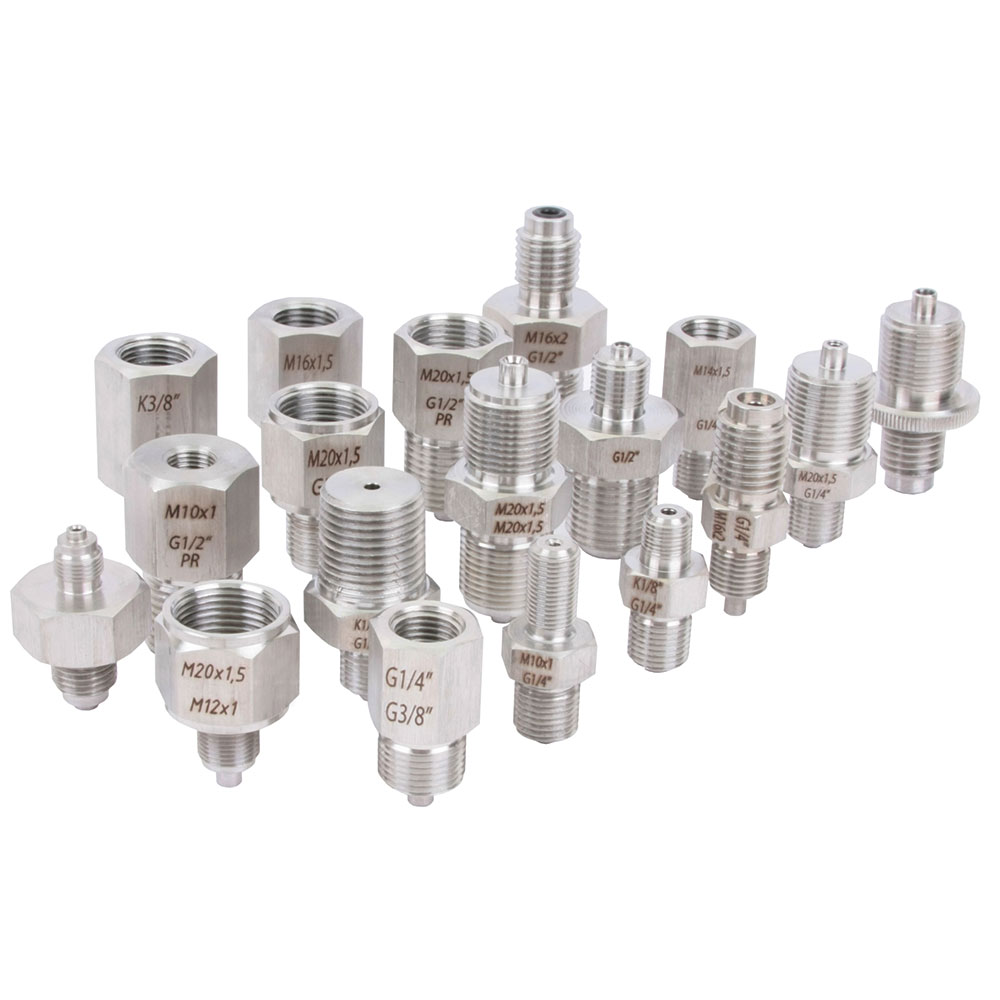

Переходные штуцеры

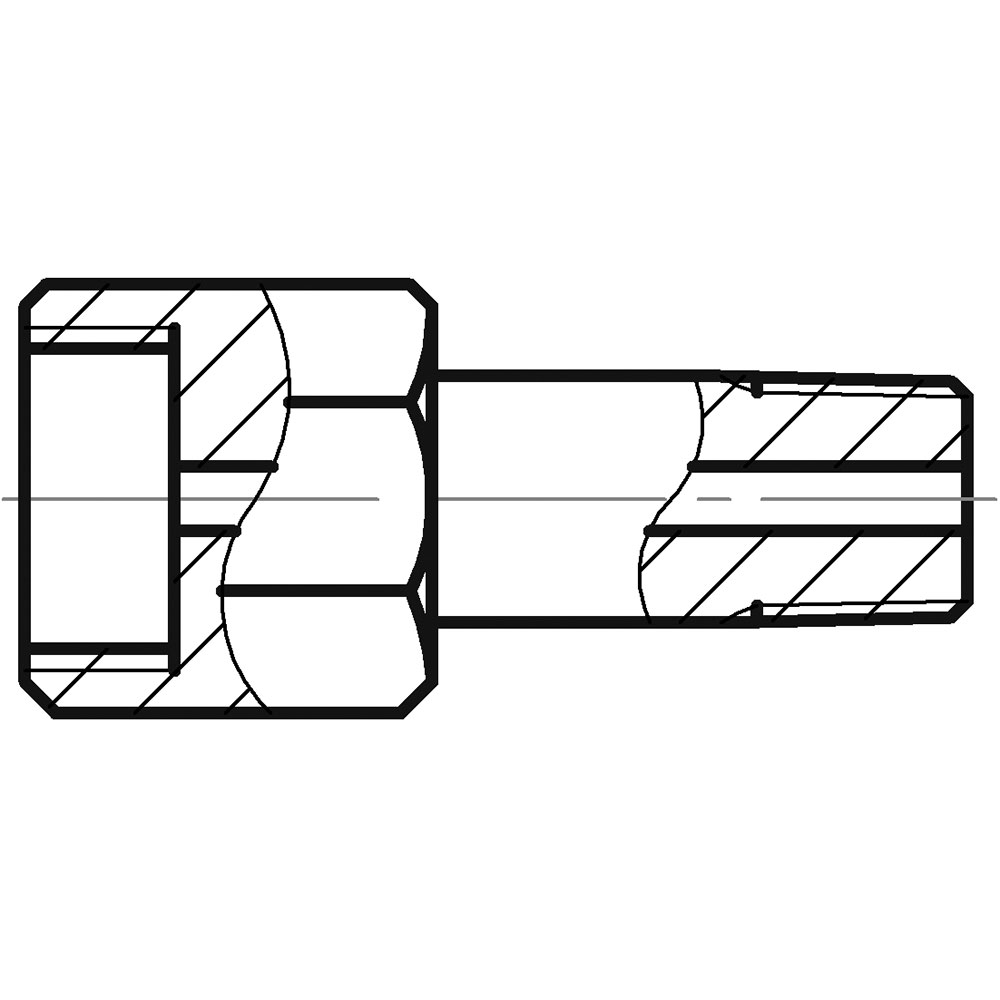

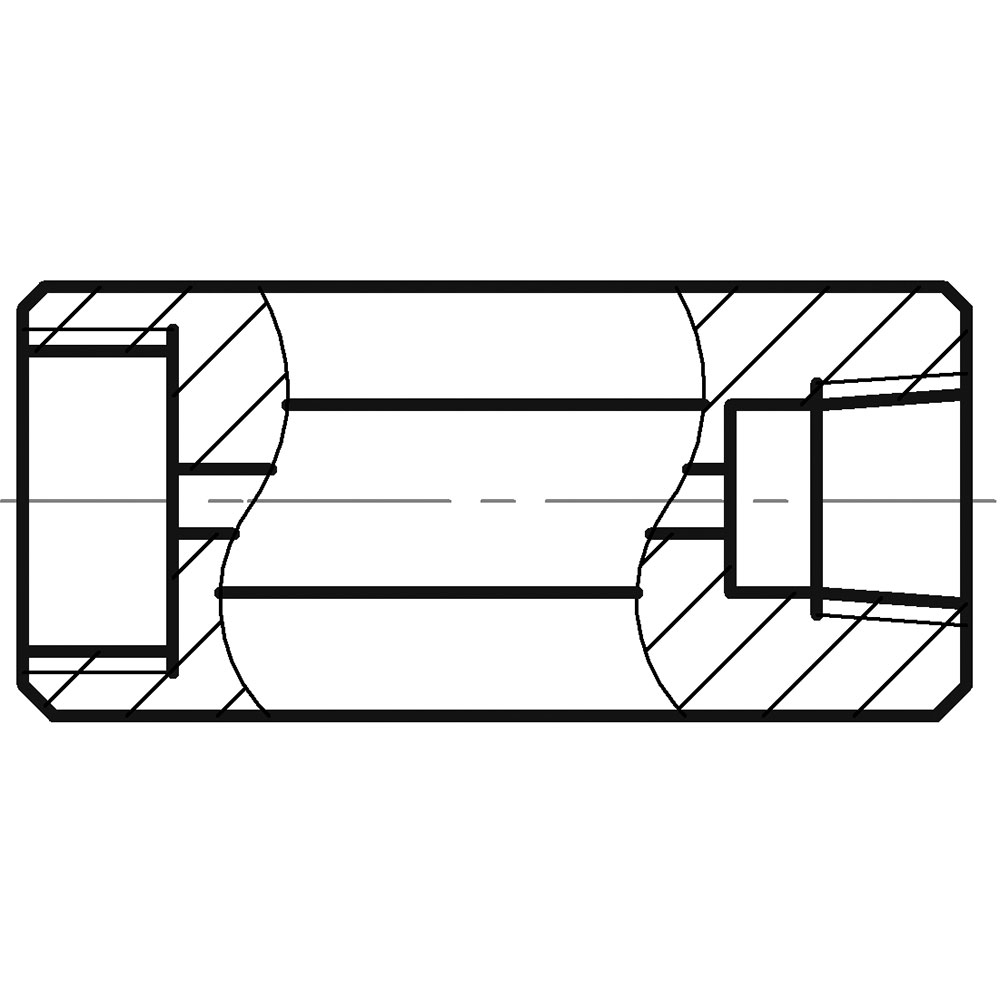

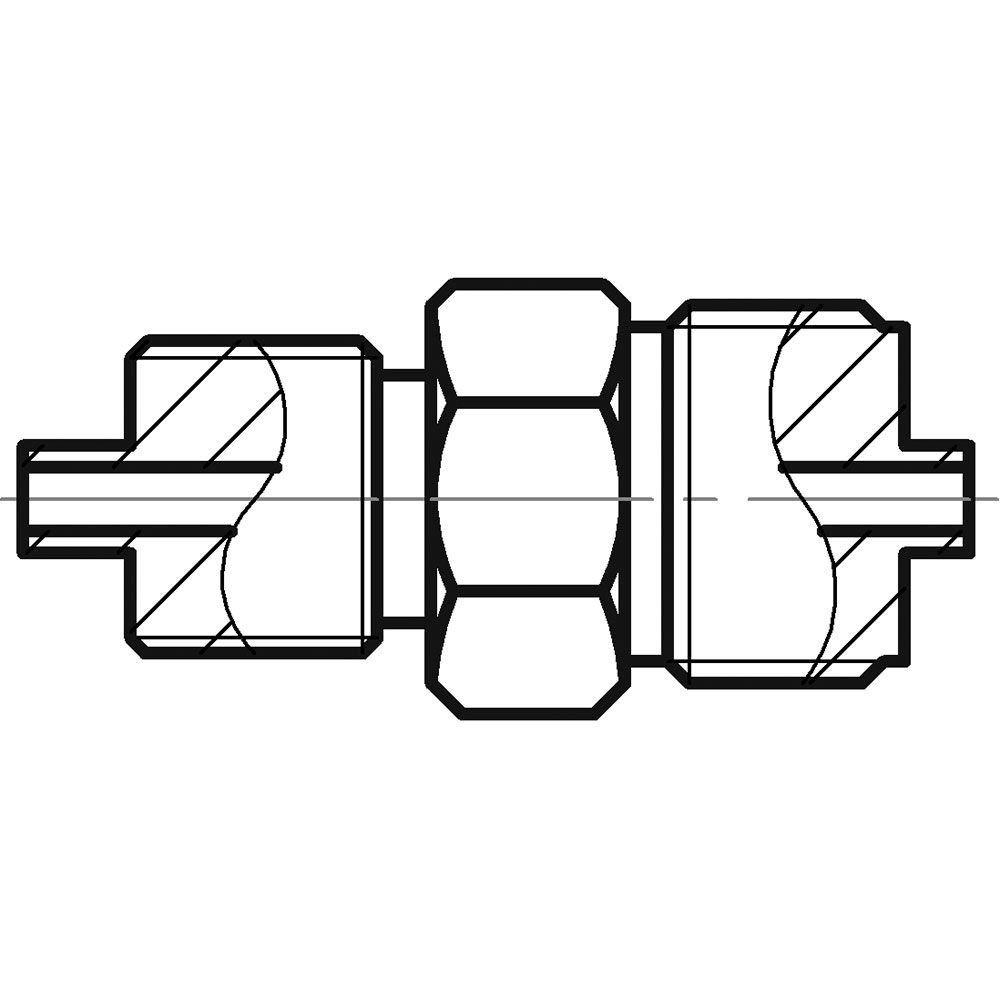

Переходные штуцеры для подключения соединительного шланга с накидной гайкой М16×2
Резьбовое соединение | Код при заказе | Внешний вид |

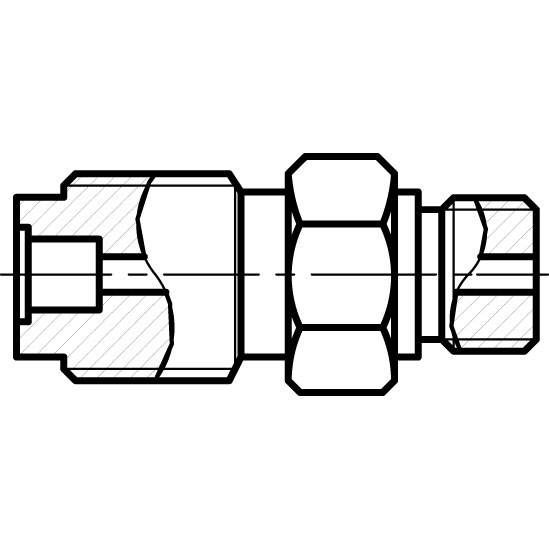

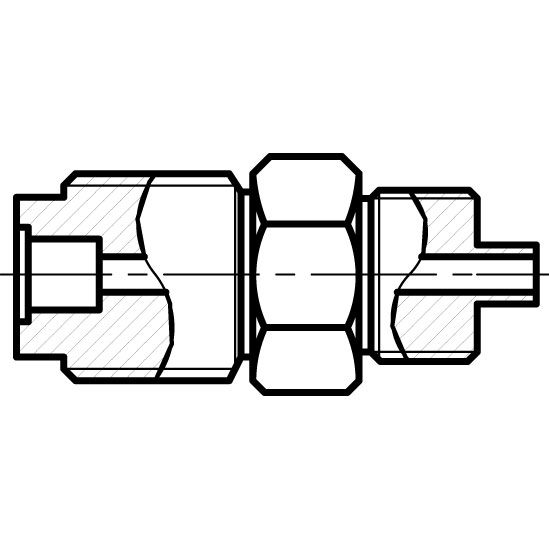

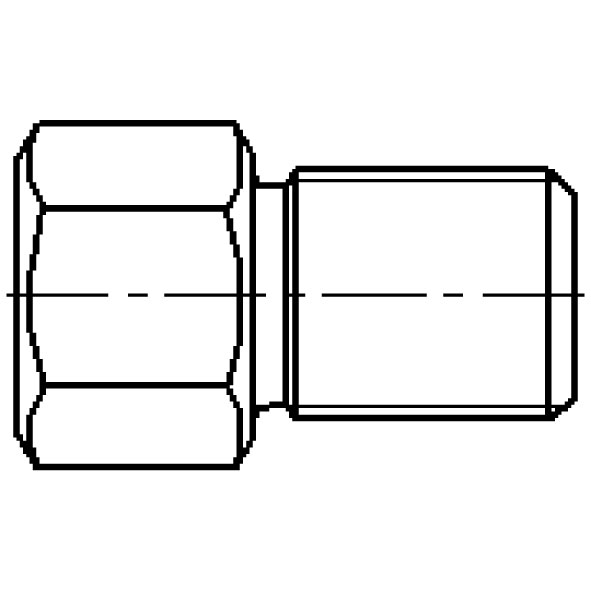

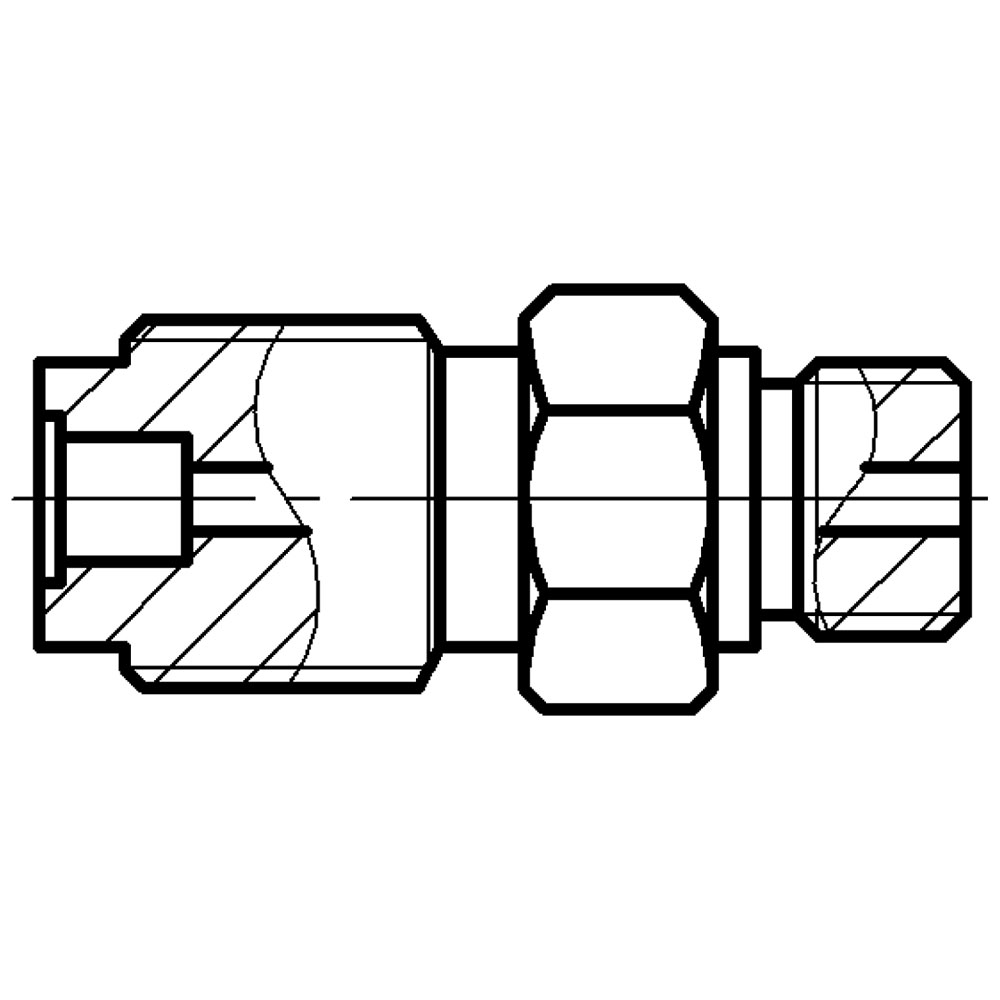

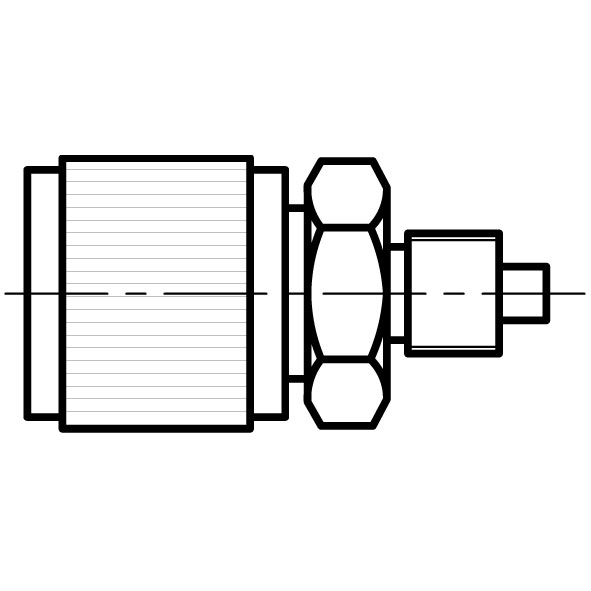

наружная М16×2 | наружная G⅛'' | ПШ-Н-М16×2-Н-G1/8 | |
наружная М16×2 | наружная G¼'' | ПШ-Н-М16×2-Н-G1/4 |
наружная М16×2 | наружная G⅜'' | ПШ-Н-М16×2-Н-G3/8 |
наружная М16×2 | наружная G½'' | ПШ-Н-М16×2-Н-G1/2-PR |
наружная М16×2 | наружная К⅛'' (1/8’’NPT) | ПШ-Н-М16×2-Н-К1/8 |
наружная М16×2 | наружная К¼'' (1/4’’NPT) | ПШ-Н-М16×2-Н-К1/4 |
наружная М16×2 | наружная М20×1,5 | ПШ-H-М16×2-Н-М20×1,5 |
наружная М16×2 | наружная М20×1,5 | ПШ-H-М16×2-Н-М20×1,5-ПКД (с рифлением) | |
Переходные штуцеры, совместимые с соединительным шлангом ШЛ-В-М16×2-В-М20×1,5
Резьбовое соединение | Код при заказе | Внешний вид |

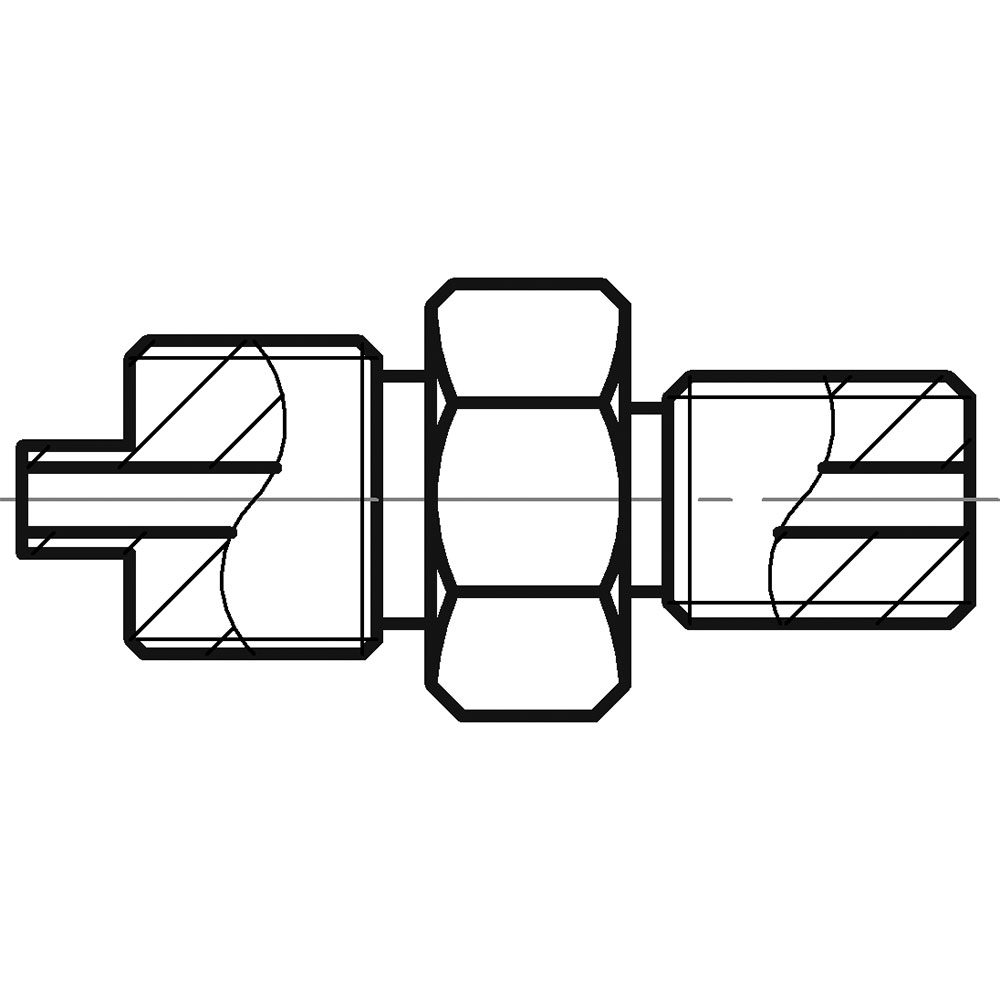

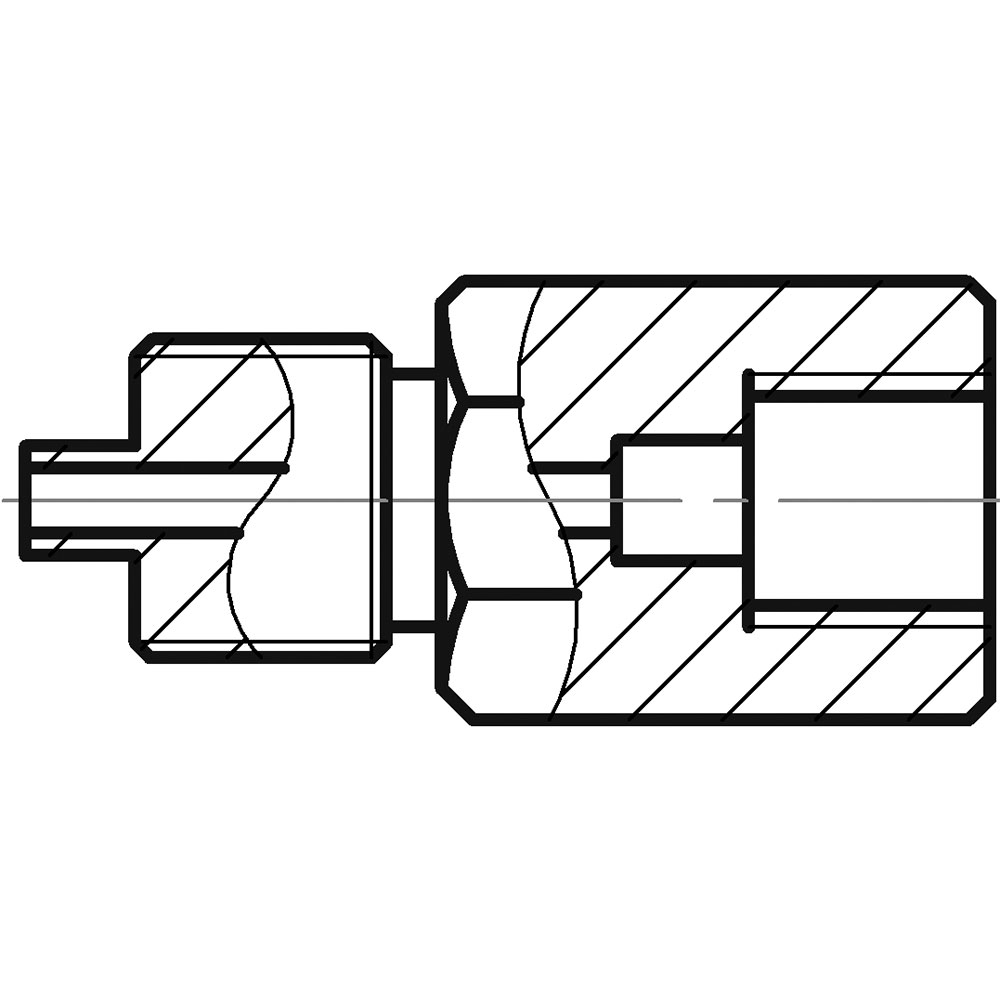

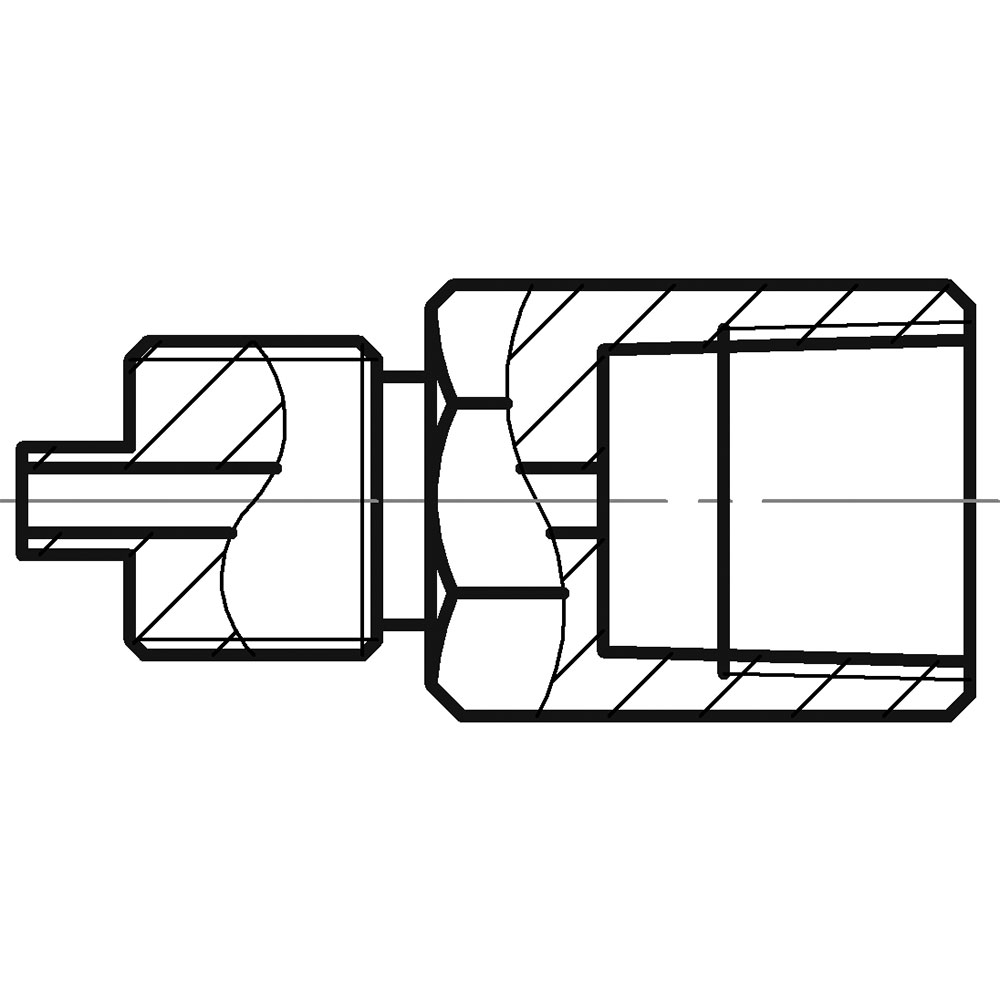

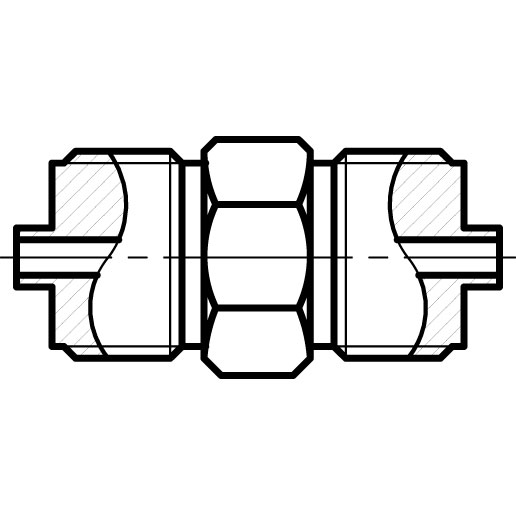

наружная М20×1,5 | внутренняя G⅛'' | ПШ-Н-М20×1,5-В-G1/8 | |
наружная М20×1,5 | внутренняя G¼'' | ПШ-Н-М20×1,5-В-G1/4 |
наружная М20×1,5 | внутренняя G⅜'' | ПШ-Н-М20×1,5-В-G3/8 |
наружная М20×1,5 | внутренняя G½'' | ПШ-Н-М20×1,5-В-G1/2 |
наружная М20×1,5 | внутренняя G1'' | ПШ-Н-М20×1,5-В-G1 |
наружная М20×1,5 | внутренняя М10×1 | ПШ-Н-М20×1,5-В-М10×1 |
наружная М20×1,5 | внутренняя М12×1 | ПШ-Н-М20×1,5-В-М12×1 |
наружная М20×1,5 | внутренняя М12×1,5 | ПШ-Н-М20×1,5-В-М12×1,5 |
наружная М20×1,5 | внутренняя М14×1,5 | ПШ-Н-М20×1,5-В-М14×1,5 |
наружная М20×1,5 | внутренняя М16×1,5 | ПШ-Н-М20×1,5-В-М16×1,5 |
наружная М20×1,5 | внутренняя М24×1,5 | ПШ-Н-М20×1,5-В-М24×1,5 |
наружная М20×1,5 | внутренняя М39×1,5 | ПШ-Н-М20×1,5-В-М39×1,5 |
наружная М20×1,5 | внутренняя К⅛'' (⅛''NPT) | ПШ-Н-М20×1,5-В-K1/8 | |
наружная М20×1,5 | внутренняя К¼'' (¼''NPT) | ПШ-Н-М20×1,5-В-K1/4 |
наружная М20×1,5 | внутренняя К⅜'' (⅜''NPT) | ПШ-Н-М20×1,5-В-K3/8 |
наружная М20×1,5 | внутренняя К½'' (½''NPT) | ПШ-Н-М20×1,5-В-K1/2 |
наружная М20×1,5 | наружная G⅛'' | ПШ-Н-М20×1,5-H-G1/8 | |
наружная М20×1,5 | наружная G&frac184;'' | ПШ-H-М20×1,5-Н-G1/4 |
наружная М20×1,5 | наружная G&frac182;'' | ПШ-Н-М20×1,5-H-G1/2 |
наружная М20×1,5 | наружная М10×1 | ПШ-Н-М20×1,5-H-М10×1 |
наружная М20×1,5 | наружная М12×1,5 | ПШ-Н-М20×1,5-H-М12×1,5 |
наружная М20×1,5 | наружная М20×1,5 | ПШ-Н-М20×1,5-H-М20×1,5 | |
наружная М20×1,5 | наружная К⅛'' (⅛''NPT) | ПШ-Н-М20×1,5-H-K1/8 | |
наружная М20×1,5 | наружная К¼'' (¼''NPT) | ПШ-Н-М20×1,5-H-K1/4 |
наружная М20×1,5 | наружная К½'' (½''NPT) | ПШ-Н-М20×1,5-H-K1/2 |
наружная М16×2 | наружная М20×1,5 | ПШ-H-М16×2-Н-М20×1,5 | |
Переходные штуцеры, совместимые с соединительным шлангом ШЛ-В-М16×2-В-G1/4
Резьбовое соединение | Код при заказе | Внешний вид |
наружная G¼'' | внутренняя G⅛'' | ПШ-Н-G1/4-В-G1/8 | |
наружная G¼'' | внутренняя G¼'' | ПШ-Н-G1/4-В-G1/4 |
наружная G¼'' | внутренняя G⅜'' | ПШ-Н-G1/4-В-G3/8 |
наружная G¼'' | внутренняя G½'' | ПШ-Н-G1/4-В-G1/2
|
наружная G¼'' | внутренняя М10×1 | ПШ-Н-G1/4-В-М10×1 |
наружная G¼'' | внутренняя М12×1,5 | ПШ-Н-G1/4-В-М12×1,5 |
наружная G¼'' | внутренняя М14×1,5 | ПШ-Н-G1/4-В-М14×1,5 |
наружная G¼'' | внутренняя М16×1,5 | ПШ-Н-G1/4-В-М16×1,5 |
наружная G¼'' | внутренняя М20×1,5 | ПШ-Н-G1/4-В-М20×1,5 |
наружная G¼'' | внутренняя М24×1,5 | ПШ-Н-G1/4-В-М24×1,5 |
наружная G¼'' | внутренняя М39×1,5 | ПШ-Н-G1/4-В-М39×1,5 |
наружная G¼'' | внутренняя К⅛'' (⅛''NPT) | ПШ-Н-G1/4-В-K1/8 | |
наружная G¼'' | внутренняя К¼'' (¼''NPT) | ПШ-Н-G1/4-В-K1/4 |
наружная G¼'' | внутренняя К⅜''(⅜''»NPT) | ПШ-Н-G1/4-В-K3/8 |
наружная G¼'' | внутренняя К½'' (½''NPT) | ПШ-Н-G1/4-В-K1/2 |
наружная G¼'' | наружная G⅛'' | ПШ-Н-G1/4-H-G1/8 | |
наружная G¼'' | наружная G¼'' | ПШ-H-G1/4-Н-G1/4 |
наружная G¼'' | наружная G½'' | ПШ-Н-G1/4-H-G1/2 |
наружная G¼'' | наружная М10×1 | ПШ-Н-G1/4-H-М10×1 |
наружная G¼'' | наружная М12×1,5 | ПШ-Н-G1/4-H-М12×1,5 |
наружная G¼'' | наружная М20×1,5 | ПШ-Н-G1/4-H-М20×1,5 | |
наружная G¼'' | наружная К⅛'' (⅛''NPT) | ПШ-Н-G1/4-H-K1/8 | |
наружная G¼'' | наружная К¼'' (¼''NPT) | ПШ-Н-G1/4-H-K1/4 |
наружная G¼'' | наружная К½'' (½''NPT) | ПШ-Н-G1/4-H-K1/2 |
наружная М16×2 | наружная G¼'' | ПШ-H-М16×2-Н-G1/4 | |
Переходные штуцеры, совместимые с прессами гидравлическими ЭЛЕМЕР-PR-1200 и ЭЛЕМЕР-PR-1600
Резьбовое соединение | Код при заказе | Внешний вид |
внутренняя G¼'' | наружная G½'' | | ПШ-В-G1/4-Н-G1/2-PR |
внутренняя М10×1 | наружная G½'' | ПШ-В-М10×1-Н-G1/2-PR |
внутренняя М12×1,5 | наружная G½'' | ПШ-В-М12×1,5-Н-G1/2-PR |
внутренняя М20×1,5 | наружная G½'' | ПШ-В-М20×1,5-Н-G1/2-PR |
внутренняя М24×1,5 | наружная G½'' | ПШ-В-М24×1,5-Н-G1/2-PR |
внутренняя М39×1,5 | наружная G½'' | ПШ-В-М39×1,5-Н-G1/2-PR |
наружная М16×2 | наружная G½'' | ПШ-Н-М16×2-Н-G1/2-PR | |
Дополнительные переходные штуцеры
Резьбовое соединение | Код при заказе | Внешний вид |
внутренняя G¼'' | наружная G⅜'' | ПШ-В-G1/4-Н-G3/8 | |
внутренняя М20×1,5 | наружная G3/8’’ | ПШ-В-М20×1,5-Н-G3/8 |
внутренняя М20×1,5 | наружная G½'' | ПШ-В-М20×1,5-Н-G1/2 |
внутренняя М20×1,5 | наружная R¼'' | ПШ-В-М20×1,5-Н-R1/4 |
внутренняя М20×1,5 | наружная М10×1 | ПШ-В-М20×1,5-Н-M10×1 |
внутренняя М20×1,5 | наружная М12×1 | ПШ-В-М20×1,5-Н-M12×1 |
внутренняя М20×1,5 | наружная М12×1,5 | ПШ-В-М20×1,5-Н-M12×1,5 |
внутренняя М20×1,5 | наружная М14×1,5 | ПШ-В-М20×1,5-Н-M14×1,5 |
внутренняя М20×1,5 | наружная К¼'' (¼''NPT) | ПШ-В-М20×1,5-Н-K1/4 | |
внутренняя М20×1,5 | наружная К½'' (½''NPT) | ПШ-В-М20×1,5-Н-K1/2 |
внутренняя М20×1,5 | внутренняя К¼'' (¼''NPT) | ПШ-В-М20×1,5-В-K1/4 | |
внутренняя М20×1,5 | внутренняя К½'' (½''NPT) | ПШ-В-М20×1,5-В-K1/2 |
наружная G½'' | наружная G½'' | ПШ-Н-G1/2-Н-G1/2 | |
Уплотнения
Материал | Для резьбовых соединений | Код при заказе |
При уплотнении внутри соединения | При уплотнении снаружи соединения |
резинометаллическая шайба | G⅛'', М10 | — | ПР-7,5-РМ |
резинометаллическая шайба | G¼'', М12, М14 | — | ПР-10-РМ |
резинометаллическая шайба | G⅜'', М16, М20 | — | ПР-14-РМ |
фторопласт Ф-4УВ15 | М20, G½'' | — | Т1Ф |
медь М1 | М20, G½'' | — | Т1М |
резинометаллическая шайба | G½'' | G⅛'' | ПР-18-РМ |
резинометаллическая шайба | — | G¼'' | ПР-21-РМ |
резиновое кольцо | М16 | — | Кольцо 005-008-19 ГОСТ 9833-73 |
резиновое кольцо | М20 | — | Кольцо 009-012-19 ГОСТ 9833-73 |
